一、B4SH、B4HH、B4HM、B4DH、B4DM螺旋錐齒輪減速機概述

   1)H、B齒輪箱采用通用設計方案，可按客戶需求變型為行業專用的齒輪箱。

   2)實現平行軸、直交軸、立式、臥式通用箱體，零部件種類減少，規格型號增加。

   3)采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝，使整機的溫升、噪聲降低，運轉的可靠性得到提高，傳遞功率增大。

   4)輸入方式：電機聯接法蘭、軸輸入。

   5)輸出方式：帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。

   6)安裝方式：臥式、立式、擺動底座式、扭力臂式。

   7)H、B系列產品有3~26型規格：減速傳動級效有1~4級，速比1.25~450，和R、K、S系列組合得到更大的速比。

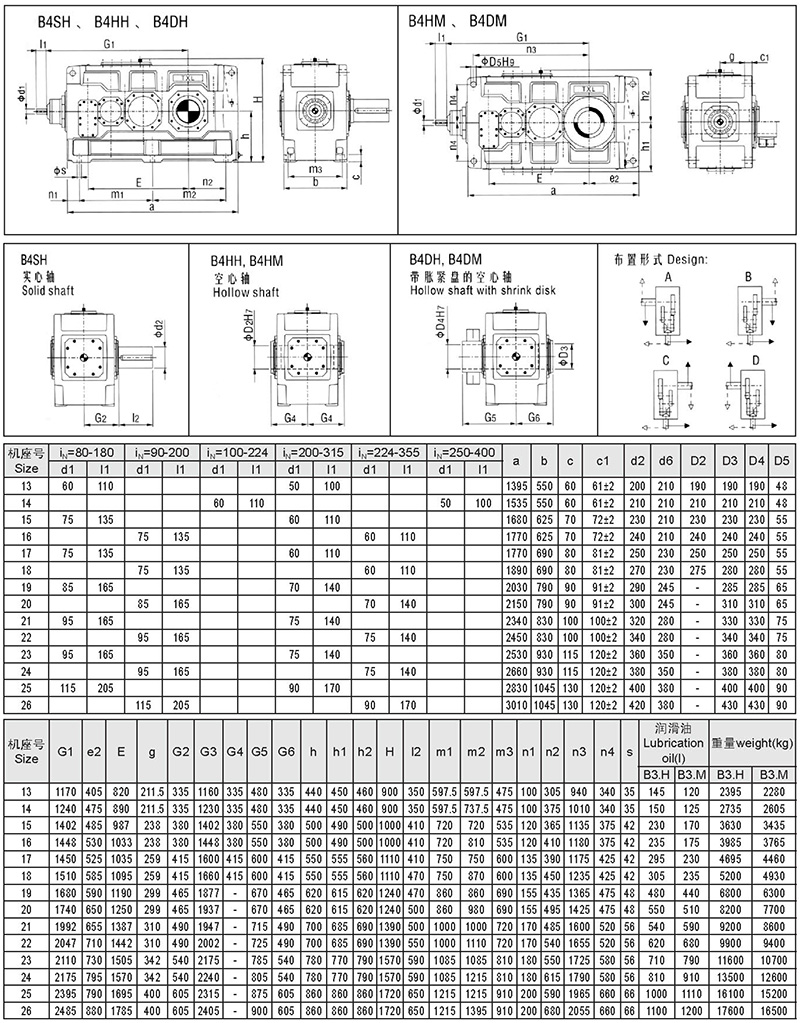

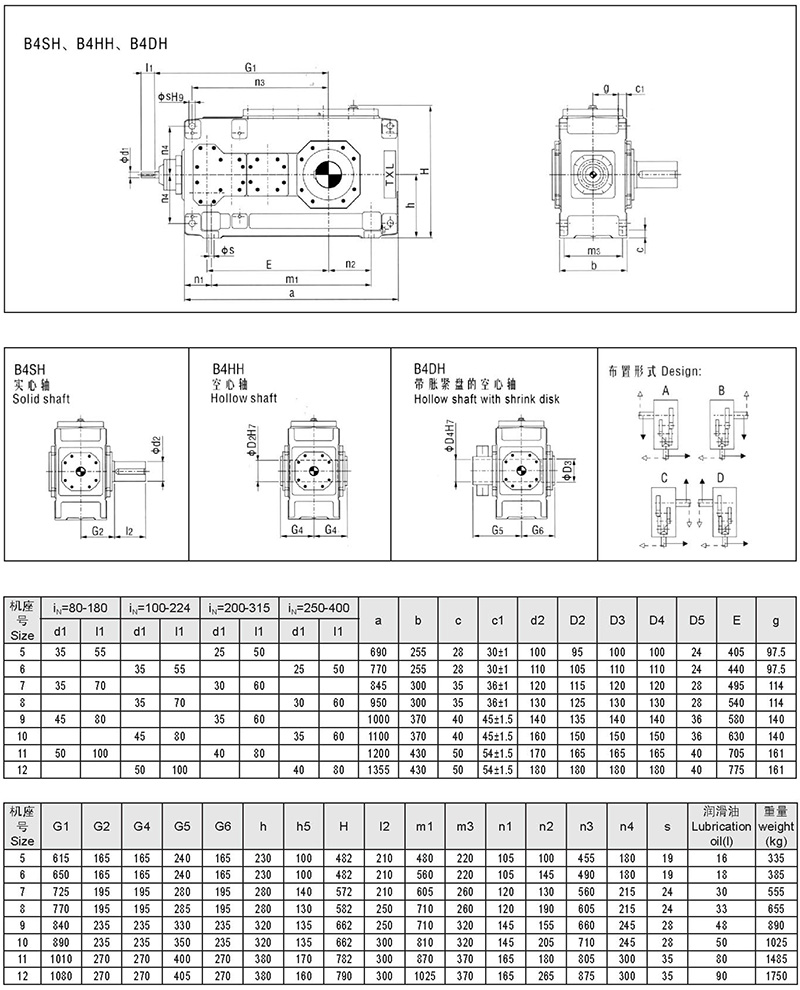

二、系列結構圖
