一、TPB3K直交軸、平行軸、三級行星齒輪減速機類型

   TPB2N一二級行星齒輪傳動

   TPB2L一直交軸、二級行星齒輪傳動

   TPB2S一平行軸、二級行星齒輪傳動

   TPB2K一直交軸、平行軸、二級行星齒輪傳動

   TPB3N一三級行星齒輪傳動

   TPB3S一平行軸、三級行星齒輪傳動

   TPB3K一直交軸、平行軸、三級行星齒輪傳動

二、要求和說明

   ★為選擇合適的TPB系列行星減速器請按樣本中的詳細說明進行。

   ★提供行星減速器可以直接安裝，但不提供潤滑油。

   ★給出的加油量只作為參考值，實際加油量應以油標的標記為準。

   減速器若未注明要求時一般為浸油潤滑，若需要采用強制潤滑請聯系我們。

   ★對于B521、B531安裝形式的全部規格和B511安裝形式的21號規格以上的減速器，為了潤滑輸入部分軸承需加油泵潤滑。

   ★對于V100/300、V110/310、V120/320、130/V330安裝形式的減速器，為了確保潤滑，必須相應提高油位，需加裝補償油箱。補償油箱可裝在減速器上也可裝在用戶主機上確定該項時請聯系我們。

   ★使用環境溫度低于0℃時潤滑油應預熱到0℃以上。環境溫度髙于40℃以上時應采取隔熱和冷卻措施。使用場地應避開惡劣的環境，比如：鹽水、含鹽的空氣、刺激性物質、灰塵、泥、落石或飛石、過重的壓力、強烈振動和沖擊載荷等。

   ★脹緊盤空心輸岀軸減速器按標準提供脹緊盤，但不提供防護裝置。為防止發生事故，所有旋轉部位應按安全規定加罩防護。

   ★基礎螺栓的最低性能等級為8.8級，有水平墊板并進行防腐處理。

   樣本中的附圖只屬范例，并不要求嚴格一致，所注尺寸可能有所變動，有關參數可能改進。

   所注重量僅為平均值，不要求嚴格一致。

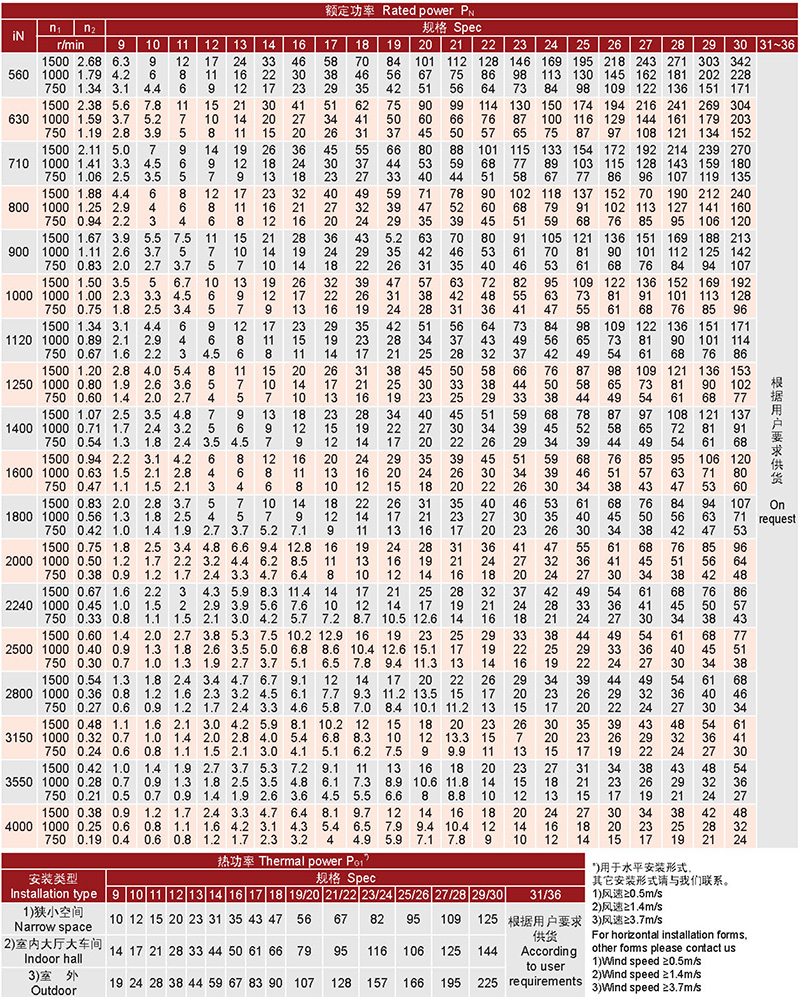

三、規格參數
