一、ZL(ZLH)型 圓柱齒輪減速機應用范圍及優點

   本機廣泛應用于各種起重、運輸?shù)V山機械及其它各種機械中作減速之用，其聯動方式：可用聯軸器直接聯動，也可用三角皮帶撓性聯動。

   本機通用性和互換性強，維修簡單具有起動阻力粘，運動靈活等優點。

二、結構概況及主要另部件

   本機結構型式為兩級三軸圓柱斜齒水平分割全封式。潤滑油盛于減速機之內部，在主動軸和中間軸上設有擋油板，各軸支點均用流動軸承，其軸向間隙可用內部調整環調整之，本機上部有檢查蓋，下部有油標指針和排廢油用的油塞。

   齒輪和軸均用優異炭素鋼制造，并經調質處理，齒輪多用鑄鋼制造，并經正火處理，箱體材料為灰鑄鐵—HT200并經時效處理、齒輪按8級精度制造的滾切斜齒，傾斜角為9°22′兩配偶輪齒數和為148牙。

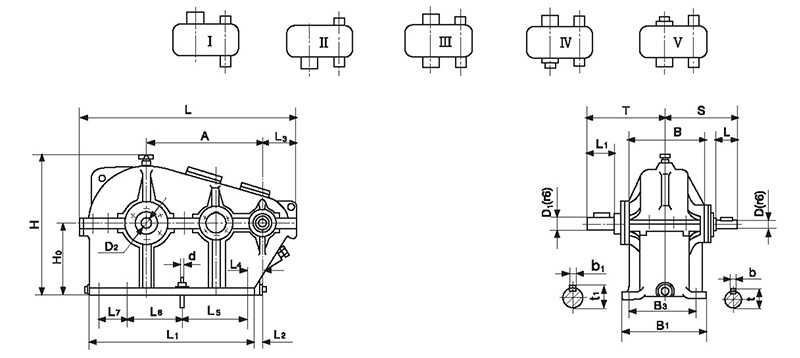

三、外形及安裝尺寸

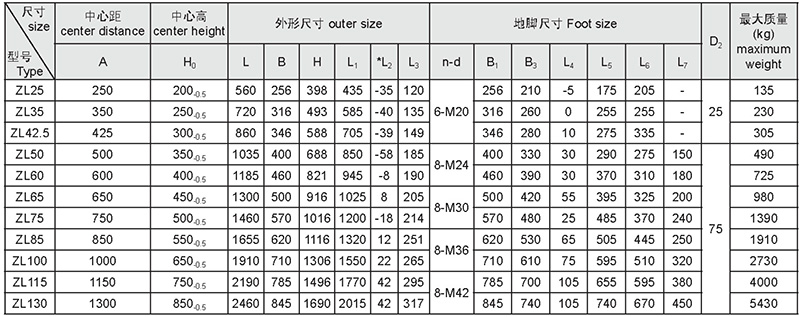

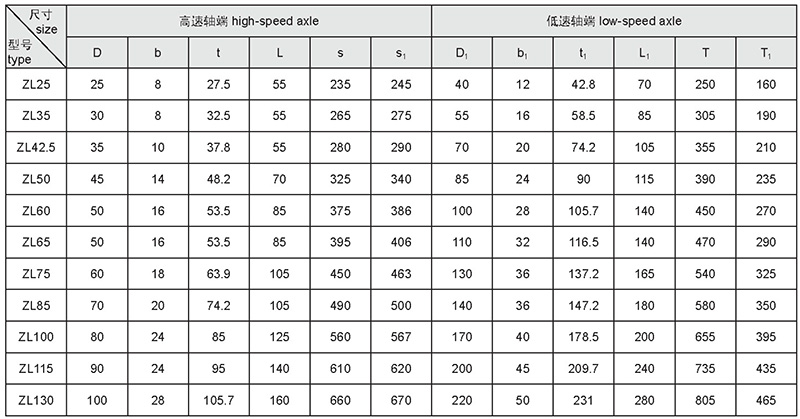

四、規格參數

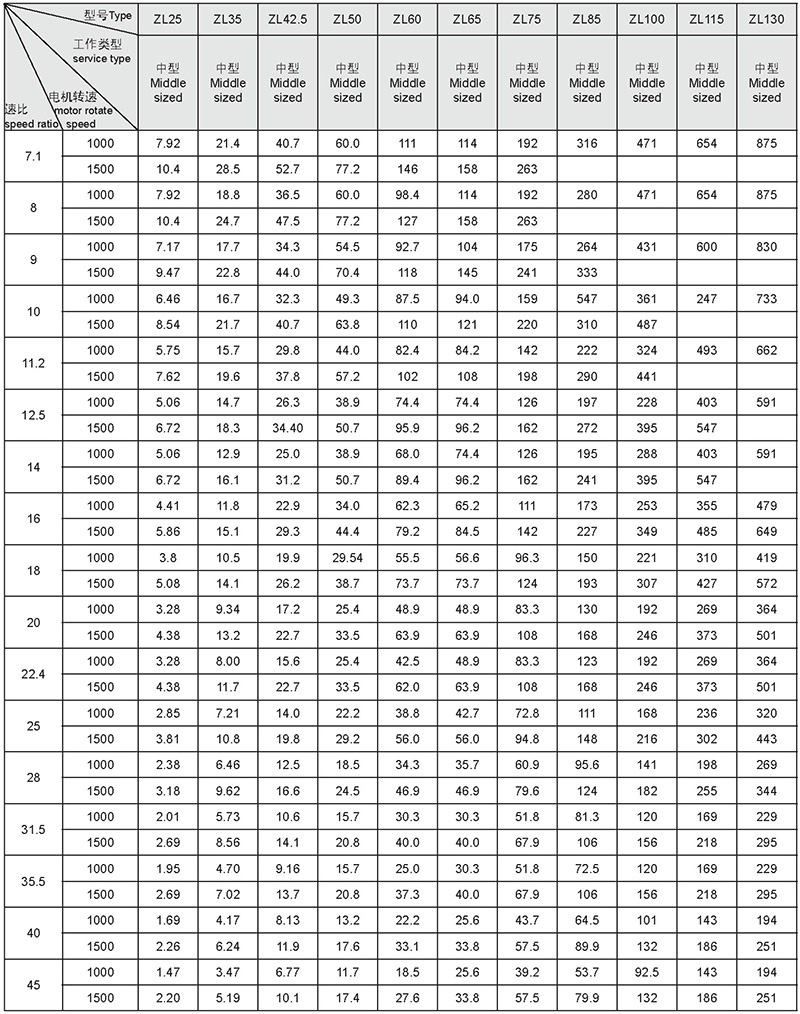

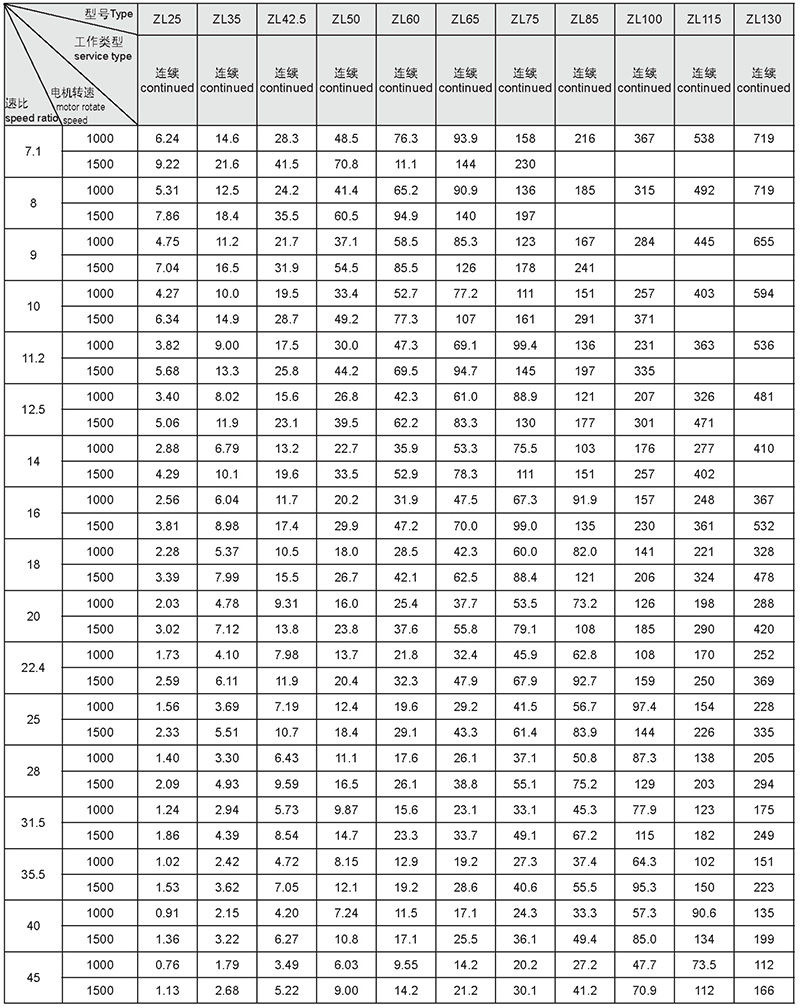

承載能力表
