一、QJ-L型 立式減速機概述

   根據國家標準JB/T8905.3-1999生產的QJ-L型減速器主要用于起重機的小車運行機構和部分門式起重機、裝卸橋機等大車運行機構中，也可用于其它需要立式安裝的設備傳動中。

特點

   1、QJ-L型減速器采用鑄鐵箱體，底座式側面安裝立式減速器；

   2、三級傳動，速比為16~100；

   3、該系列有7種規格，名義中心距為140~400mm；

   4、小規格減速器為油浴式潤滑，280以上的減速器采用集中噴油潤滑；

   其它特點同Q型減速器。

型式

   1、結構型式：QJ-L型減速器為三級立式帶底座減速器。

   2、裝配型式：QJ-L型減速器共有六種裝配形式，見圖

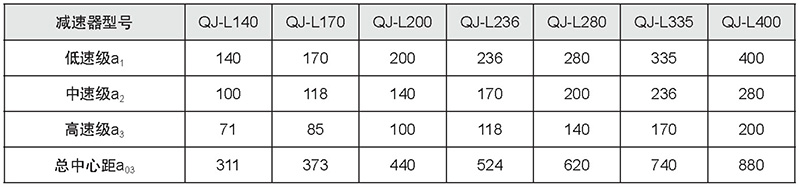

主要技術參數

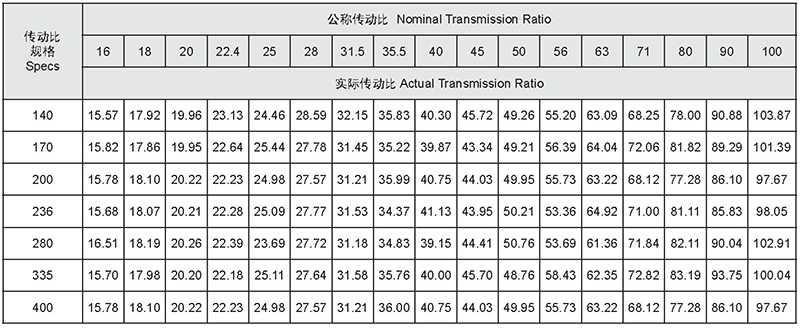

傳動比表

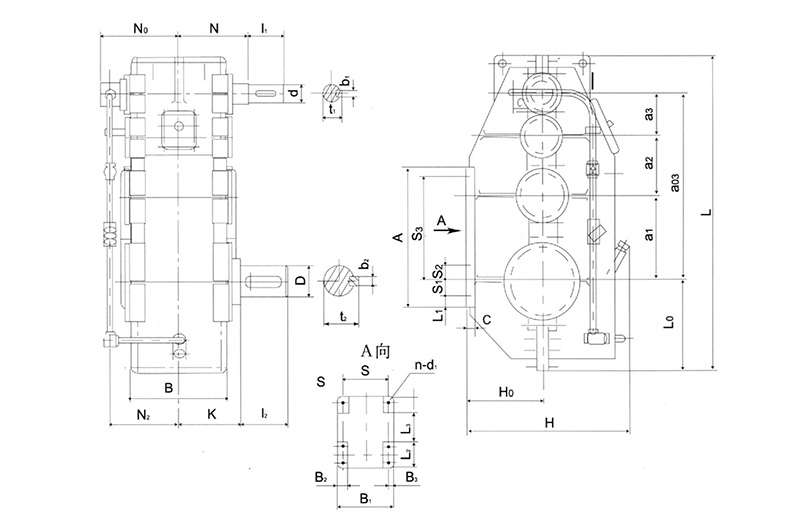

外形安裝尺寸

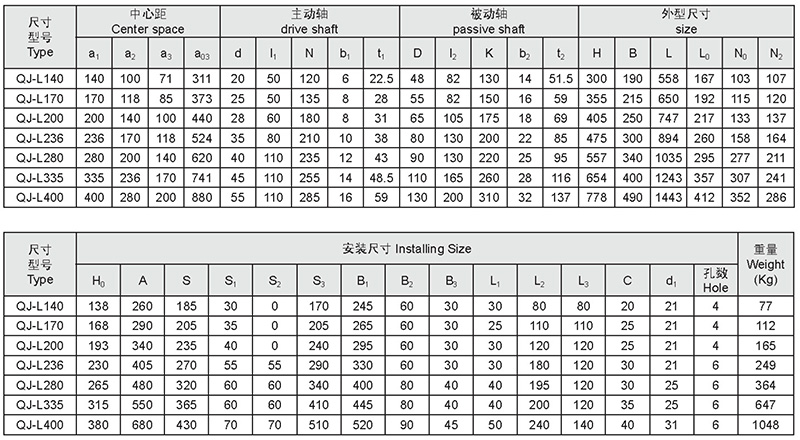

規格參數
